OT-Band VARIANT® VX 7749/160-4/50 Care Edelstahl 2-teilig Flachkopf
1 / 5
für ungefälzte Objekttüren in Pflegeeinrichtungen
- freie Zugangsmöglichkeiten im gesamten Zargenfalzmaß
- für 3D verstellbare Aufnahmeelemente VARIANT VX
- für Holz-, Stahl- und Aluminiumzargen
- für ungefälzte Objekttüren in Pflegeeinrichtungen
- innenliegender, verdrehsicherer Schraubstift
- verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Technische Daten
| Oberfläche | matt |
| Rollen-ø | 22,5 mm |
| Rollenlänge | 160 mm |
| Farbton | edelstahl |
| Anlaufring-ø | 30 mm |
| Ausführung Falz | ungefälzt |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Objekttür |
| Fräser-ø | 24 mm |
| Materialstärke | 4 mm |
| Stift-ø | 10 mm |
| Tragkraft | 100 kg |
| Öffnungswinkel | 180 ° |
| Produktart | Objektband |
Produktbeschreibung
SIMONSWERK Objektband VARIANT VX 7749/160-4 50+65 Care für ungefälzte Türen an Holz-, Stahl- und Aluminumzargen, mit dreidimensional verstellbaren SIMONSWERK Aufnahmeelementen VARIANT VX. Belastungswert 100 kg, Rollenlänge 160 mm, Rollendurchmesser 22,5 mm, Materialstärke 4 mm, DIN rechts und links verwendbar.
Dokumente

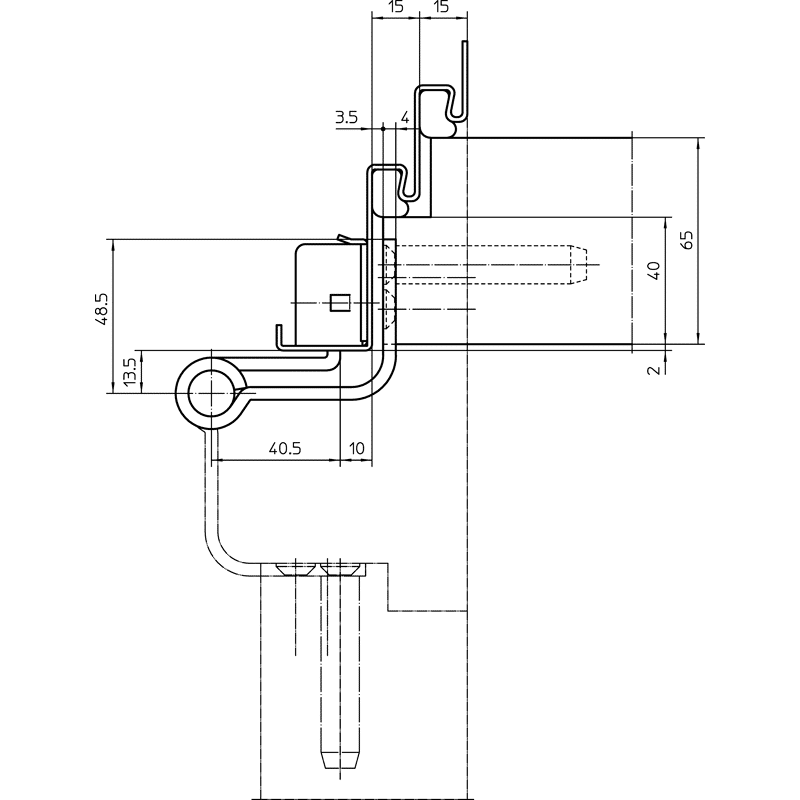

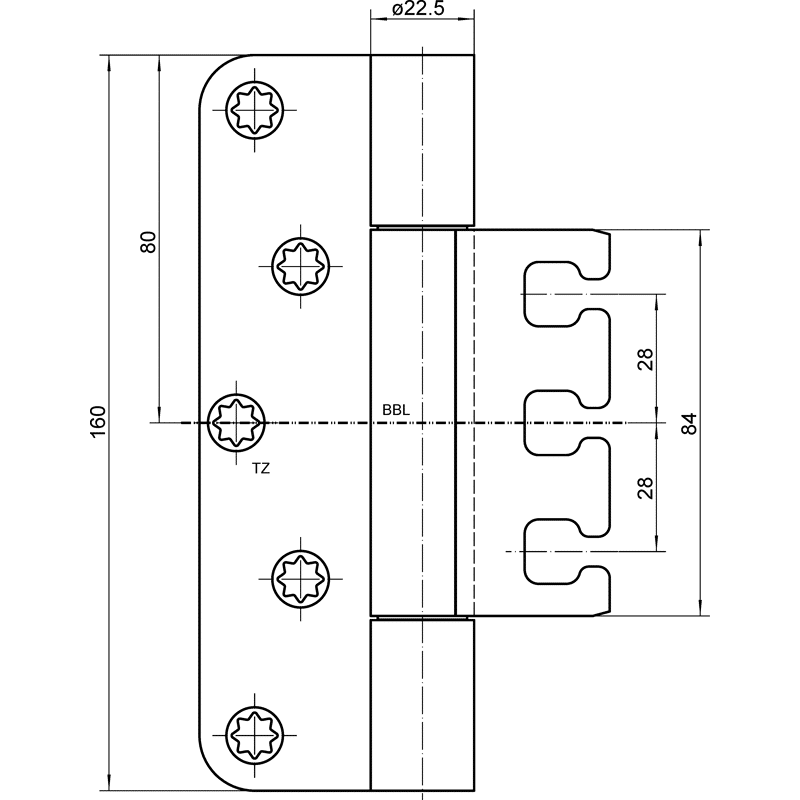

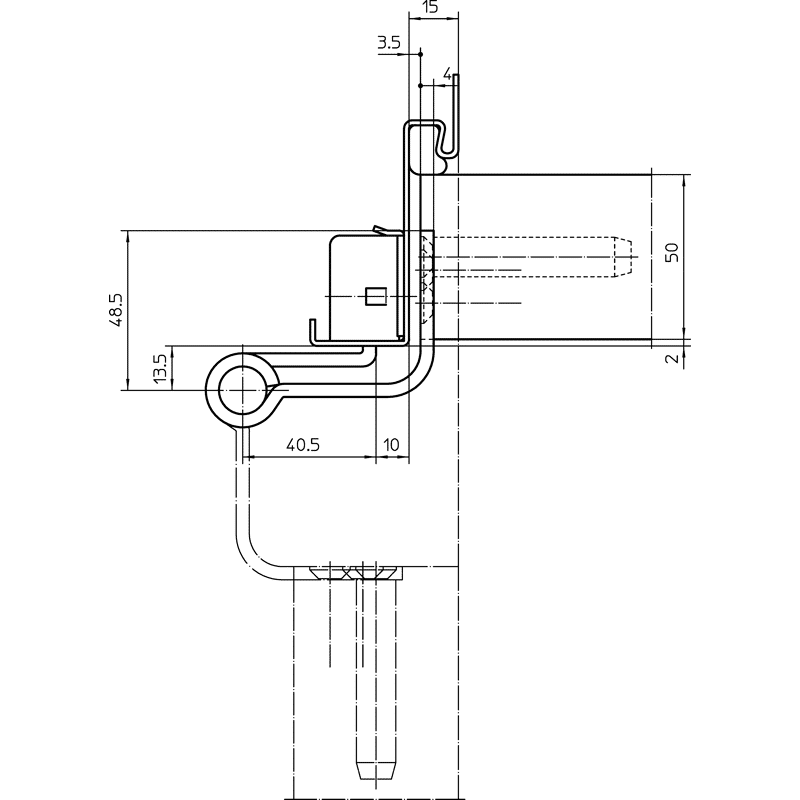

CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
CAD Zeichnung
APPLICATION/DXF
Hinweis Belastungswert
PDF
Leistungserklärung
PDF
Pflegehinweis Edelstahl
PDF
