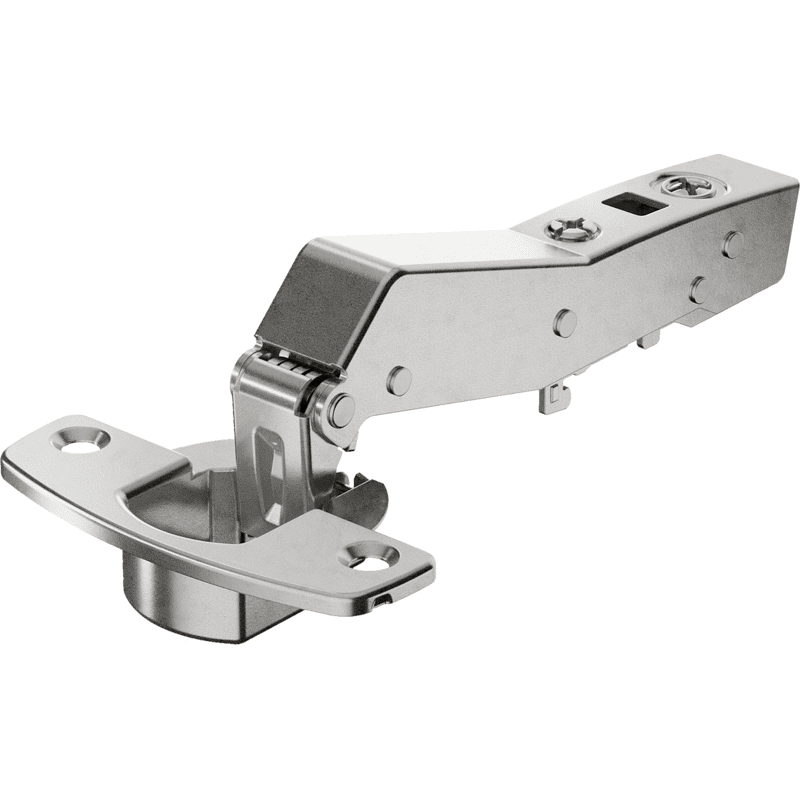

Sonderwinkeltopfscharnier Sensys 8639 W45 95° mit Schließautomatik
Technische Daten
| Topf-ø | 35 mm |
| Öffnungswinkel | 95 ° |
| Integrierte Auflagenverstellung | +2 mm / -2 mm |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Konstruktion | Eckschrank 135° (W45) |
| Oberfläche Scharnier | Stahl / Zinkdruckguss vernickelt |
| Schließmechanik | ohne integrierte Dämpfung |
| Schnellmontage Korpus | Ja |
| Türeigenschaft | Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung |
| Türstärke max. | 28 mm |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 5
Sortierung:
Relevanz
Anschlagart
Möbel-Topfscharnier, Sensys 8639, 9088102, 95°, Zinkdruckguss silber vernickelt
09088102
| 9088102
für vorliegende Türen
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639, 9088138, 95°, Zinkdruckguss silber vernickelt
09088138
| 9088138
für vorliegende Türen
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639, 9088103, 95°, Zinkdruckguss silber vernickelt
09088103
| 9088103
für vorliegende Türen
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639, 9088139, 95°, Zinkdruckguss silber vernickelt
09088139
| 9088139
für vorliegende Türen
VPE
50 St.
Möbel-Topfscharnier, Sensys 8639, 9088104, 95°, Zinkdruckguss silber vernickelt
09088104
| 9088104
Innenanschlag (einliegend)
VPE
50 St.
Technische Daten
| Topf-ø | 35 mm |
| Öffnungswinkel | 95 ° |
| Integrierte Auflagenverstellung | +2 mm / -2 mm |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Konstruktion | Eckschrank 135° (W45) |
| Oberfläche Scharnier | Stahl / Zinkdruckguss vernickelt |
| Schließmechanik | ohne integrierte Dämpfung |
| Schnellmontage Korpus | Ja |
| Türeigenschaft | Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung |
| Türstärke max. | 28 mm |
| Türstärke min. | 15 mm |
| Zuhaltung | Ja |
| Produktart | Topfscharnier |
Dokumente
Scharnieranzahl je Tür
PDF
Qualitätskriterien
PDF
Montage Scharnier
PDF
Verstellung Scharnier
PDF
Verstellung Montageplatte (Langloch-Höhenverstellung
PDF
Verstellung Montageplatte (Direkt-Höhenverstellung
PDF
Montage Öffnungswinkelbegrenzer
PDF
Schnittzeichnung 2D (DXF
ZIP
Artikelseite (PDF
PDF
