Edelstahl-Topfscharnier Veosys 105° mit integrierter Dämpfung
Produktbeschreibung
Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
Qualitätseinstufung nach EN 15570, Level 2
Korrosionsbeständig 120h NSS nach DIN EN 1670
Für Türdicke 14 - 22 mm
Topfdurchmesser 35 mm
Topftiefe 11,5 mm
Integrierte Auflagenverstellung + 2,5 mm / - 2,5 mm
Integrierte Tiefenverstellung + 2 mm / - 1,5 mm
Höhenverstellung über Montageplatte
Edelstahl
Technische Daten
| Topfmontage | zum Anschrauben |
| Oberfläche | Edelstahl |
| Schließmechanik | mit integrierter Dämpfung |
| Verpackungsart | Industrieverpackung |
| Befestigungsbohrung | - |

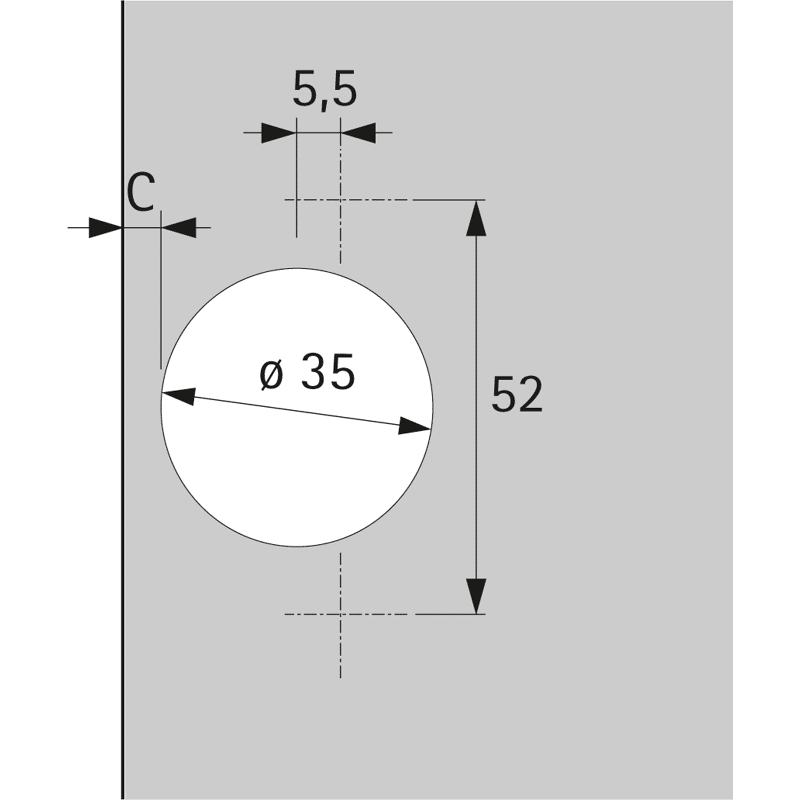

| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +/- 2.5 mm |
| Integrierte Tiefenverstellung | + 2 mm / -1.5 mm |
| Konstruktion | 90°-Konstruktion |
| Schnellmontage Korpus | Ja |
Alle technischen Daten anzeigen
Ausführungen
Produkte: 3
Sortierung:
Relevanz
Anschlagart
Möbel-Topfscharnier, VEOSYS, 9289595, 105°, Stahl edelstahl
09289595
| 9289595
zum Anschrauben
Innenanschlag (einliegend)
Edelstahl
VPE
200 St.
Möbel-Topfscharnier, VEOSYS, 9289592, 105°, Stahl edelstahl
09289592
| 9289592
zum Anschrauben
Mittelanschlag (halbaufliegend)
Edelstahl
VPE
200 St.
Möbel-Topfscharnier, VEOSYS, 9289590, 105°, Stahl edelstahl
09289590
| 9289590 (92.895.90)
zum Anschrauben
Eckanschlag (aufliegend)
Edelstahl
VPE
200 St.
Technische Daten
| Topfmontage | zum Anschrauben |
| Oberfläche | Edelstahl |
| Schließmechanik | mit integrierter Dämpfung |
| Verpackungsart | Industrieverpackung |
| Befestigungsbohrung | - |
| Bohrbild | TH 52 x 5,5 mm |
| Integrierte Auflagenverstellung | +/- 2.5 mm |
| Integrierte Tiefenverstellung | + 2 mm / -1.5 mm |
| Konstruktion | 90°-Konstruktion |
| Schnellmontage Korpus | Ja |

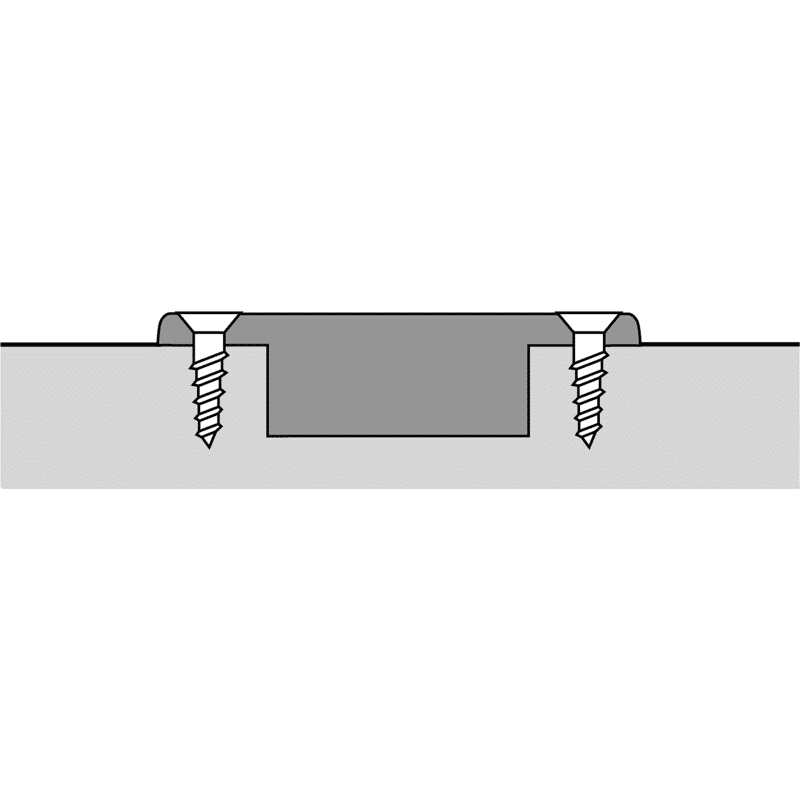

| Topfausführung | TH 42 |
| Topf-ø | 35 mm |
| Türart | Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm) |
| Türeigenschaft | Gedämpftes Schließen mit Zuhaltung |
| Türstärke max. | 22 mm |
| Türstärke min. | 14 mm |
| Zuhaltung (Feder) | Ja |
| Öffnungswinkel | 105 ° |
| Produktart | Topfscharnier |
