Nagelanker FNA II verzinkt
Top Features
- ETA-Zulassung für Mehrfachbefestigungen.
- Keine Bewehrungstreffer durch geringe Verankerungstiefe. Das spart Zeit und Kosten bei der Serienmontage.
- Schlagmontage spart Zeit.
- Serienmontage mit Setzwerkzeug für den Bohrhammer möglich. Das spart Zeit und Kosten.
- Spreizclip sorgt für sicheren Halt.
Vorteile
- Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.
- Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.
- Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.
- Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.
- Verschiedene Kopfformen ermöglichen die Befestigung unterschiedlicher Anbauteile und die optimale Anpassung an die Anwendung.
Technische Daten
| Bohrernenn-ø | 6 mm |
| Oberfläche | galvanisch verzinkt |
| Kopf-ø | 13 mm |
| Zulassung | Ja |
| Produktart | Nagelanker |
Ausführungen
Produkte: 8
Sortierung:
Relevanz
Dübellänge
[mm]
Dicke des Anbauteils max.
[mm]
Nagelanker FNA II 6x30/75
FSC44118
| 044118 (360398)
110 mm
75 mm
6 mm
VPE
50 St.
Produktbeschreibung
Der fischer Nagelanker FNA II 6 mit Nagelkopf wird aus galvanisch verzinktem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Durchsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA II 6 mit Nagelkopf ist vor allem für die Befestigung von Brandschutzbekleidungen, Draht- und Noniusabhängern im Innenbereich geeignet.
Funktionsweise
- Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.
- Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
- Erhältliche Setzwerkzeuge:
FNA S-SBO zum Aufstecken auf den Bohrer,
FNA S-SDS für die Serienmontage mit einem Bohrhammer,
FNA S-H für die manuelle Installation von Montageschienen.
Anwendungen
- Brandschutzplatten
- Brandschutzbekleidungen
- Lüftungsleitungen

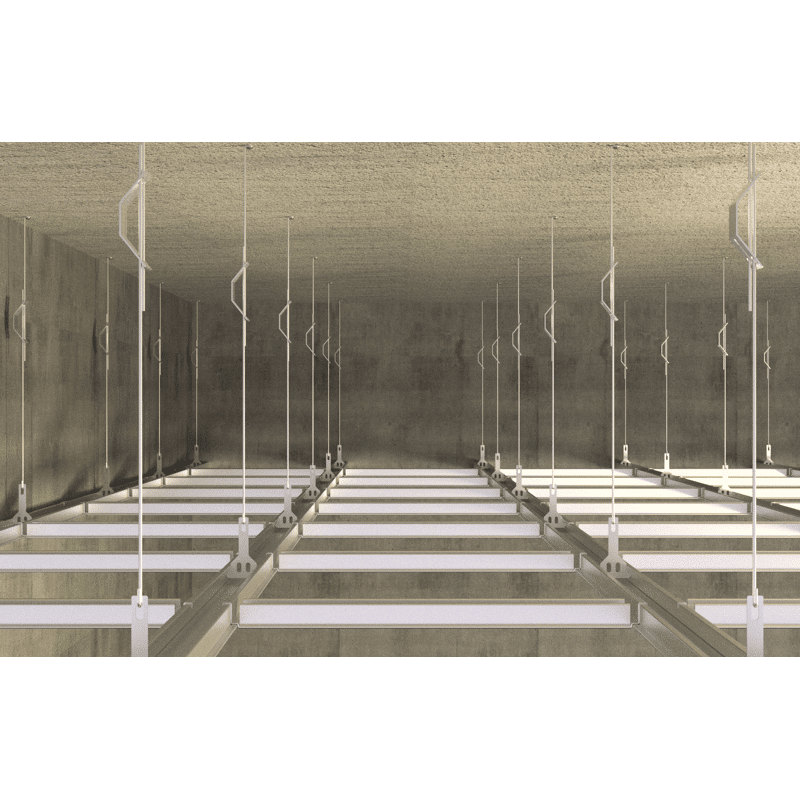

- Draht- und Noniusabhänger
- Montageschienen
- Metallschellen
- Unterkonstruktionen aus Holz und Metall
Baustoffe
Zugelassen für:
- Beton C12/15 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen Auch geeignet für:
- Kalksand-Vollstein
- Naturstein mit dichtem Gefüge
- Spannbeton-Hohlplattendecken
Dokumente
DOP - Declaration of Performance; DoP No. 0235
PDF
ETA - Europäische Technische Bewertung; ETA-06/0175
PDF
Lastentabelle
PDF
Brandprüfung U-Bericht (Beiblatt); GS 6.1/21-076-1
PDF
