Innengewindeanker FH II-I R
Vorteile
- Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
- Der FH II-I ermöglicht eine oberflächenbündige Demontage und eine Wiederverwendung des unbeschädigten Befestigungspunktes und bietet so optimale Flexibilität.
- Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit.
- Die optimierte Geometrie reduziert die Setzenergie und sorgt so für eine kräfteschonende Montage.
- In der Zulassung ist die Verwendung von Hohlbohrern geregelt.
Technische Daten
| Werkstoff | Edelstahl A4 |
| Einschraubtiefe max. | 25 mm |
| Oberfläche | nicht rostender Stahl |
| Unterstand | 3 - 5 |
| Zulassung | Ja |
| max. Dicke des Anbauteils | 250 mm |
| Produktart | Spreizanker |
Ausführungen
Produkte: 4
Sortierung:
Relevanz
Dübellänge
[mm]
Bohrernenn-ø
[mm]
Innengewindeanker FH II 12/M6 I R
FSC520360
| 520360
77,5 mm
12 mm
Edelstahl A4
VPE
25 St.
Innengewindeanker FH II 12/M8 I R
FSC520361
| 520361
77,5 mm
12 mm
Edelstahl A4
VPE
25 St.
Innengewindeanker FH II 15/M10 I R
FSC519018
| 519018
90 mm
15 mm
Edelstahl A4
VPE
25 St.
Innengewindeanker FH II 15/M12 I R
FSC519019
| 519019
90 mm
15 mm
Edelstahl A4
VPE
20 St.
Produktbeschreibung
Der fischer Hochleistungsanker FH II-I ist ein Innengewindeanker aus nicht rostendem Stahl. Der Anker wird in der Vorsteckmontage gesetzt. Bei der Montage mit einem Sechskantschlüssel wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Gleichzeitig zieht sich der Anker durch die Stauchung des schwarzen Kunststoffrings zusammen. Damit sitzt die Ankerhülse zulassungskonform unter dem Bohrlochrand. Der fischer Hochleistungsanker FH II-I ist ideal für die Befestigung von Stadionsitzen, Geländern und Treppen im Außenbereich.
Funktionsweise
- Der FH II-I ist geeignet für die Vorsteckmontage.
- Bei der Montage mit einem Sechskantschlüssel wird der Innengewindebolzen gedreht. Dadurch wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Gleichzeitig zieht sich der Anker durch Stauchung des schwarzen Kunststoffrings zusammen. Es entsteht ein Unterstand zur Betonoberkante (siehe Bild 4).
- Der Dübel ist zulassungskonform gesetzt wenn der Unterstand U 3-5 mm beträgt. Alternativ kann auch ein Montagedrehmoment Tinst aufgebracht werden.
Anwendungen
- Stahlkonstruktionen
- Geländer
- Konsolen
- Leitern
- Kabeltrassen
- Maschinen
- Treppen
- Rohrtrassen

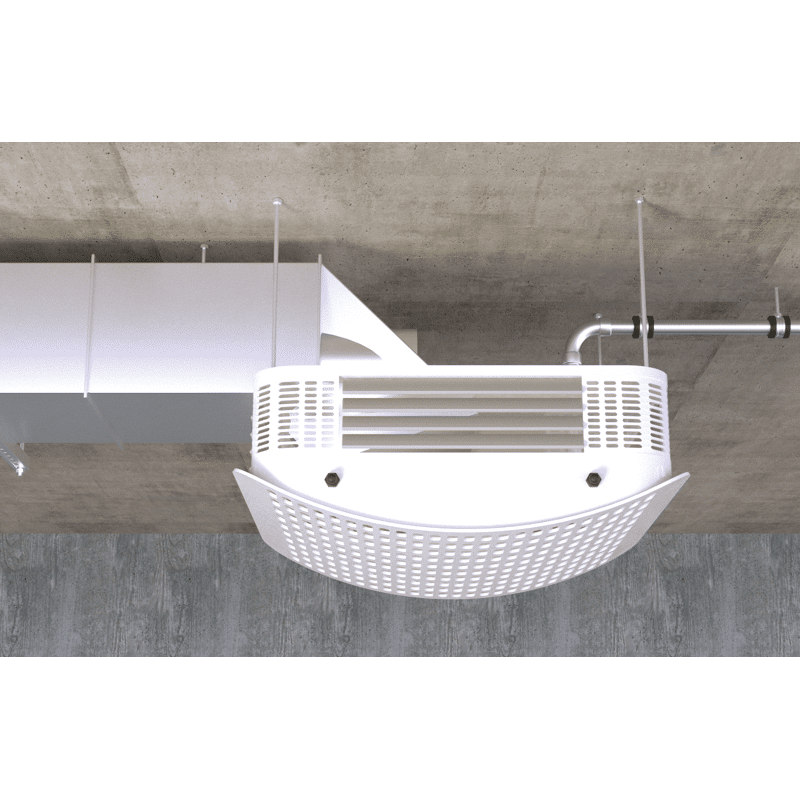

- Lüftungsleitungen
- Sprinkleranlagen
Baustoffe
Zugelassen für:
Beton C20/25 bis C50/60, gerissen und ungerissen Auch geeignet für:
Beton C12/15
Naturstein mit dichtem Gefüge
Dokumente
DOP - Declaration of Performance; DoP No. 0197
PDF
ETA - Europäische Technische Bewertung; ETA-07/0025
PDF
Lastentabelle
PDF
Verkaufsunterlagen;
PDF
