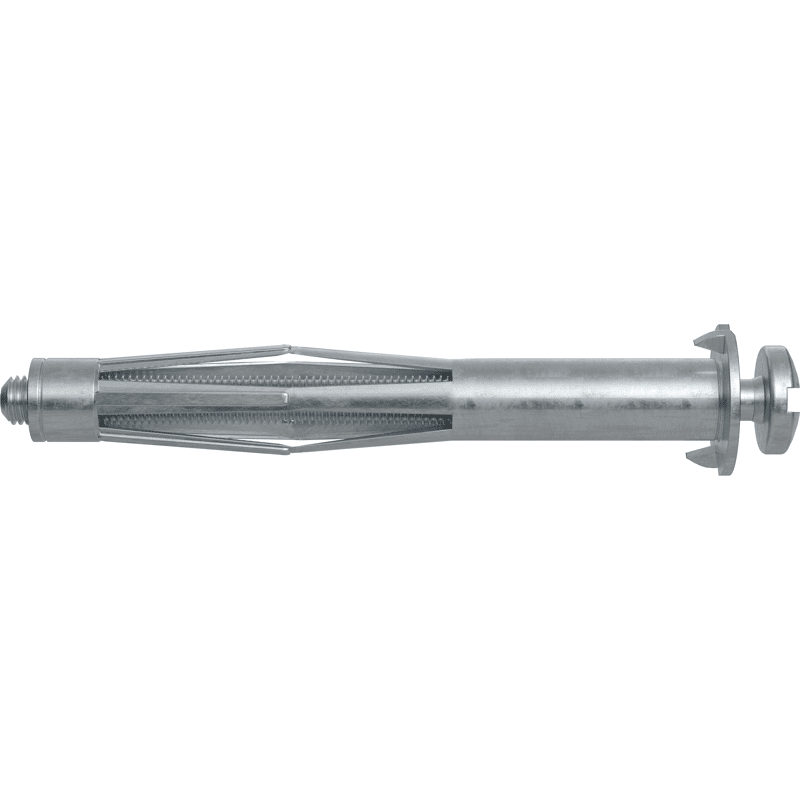

Hohlraum-Metalldübel HM-S mit Schraube

Vorteile

Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet.
Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität.
Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage.
Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit.

Technische Daten

Produktart

Hohlraumdübel

Ausführungen

Produkte: 18

Sortierung:

Dübellänge [mm]

32 (1)

37 (4)

45 (2)

52 (5)

60 (1)

65 (4)

80 (1)

Bohrernenn-ø [mm]

8 (5)

10 (9)

12 (4)

Schrauben-ø [mm]

4 (4)

5 (9)

6 (5)

Schraubenlänge [mm]

40 (1)

43 (1)

45 (3)

52 (2)

58 (2)

60 (3)

65 (1)

71 (3)

73 (1)

88 (1)

Plattendicke min. [mm]

3 (2)

5 (1)

6 (3)

7 (4)

10 (1)

16 (1)

17 (1)

20 (3)

31 (1)

32 (1)

Plattendicke max. [mm]

13 (2)

15 (3)

18 (1)

21 (5)

23 (1)

34 (4)

40 (1)

50 (1)

Artikel

Dübellänge

Bohrernenn-ø

Schrauben-ø

Menge

VPE

Preis

Hohlraum-Metalldübel HM 4x32 S

62306 | 519769

32 mm

8 mm

4 mm

VPE 50 St.

Hohlraum-Metalldübel HM 4x45 S

62307 | 519770

45 mm

8 mm

4 mm

VPE 50 St.

Hohlraum-Metalldübel HM 4x60 S

62308 | 519771

60 mm

8 mm

4 mm

VPE 50 St.

Hohlraum-Metalldübel HM 5x37 S

62310 | 519772

37 mm

10 mm

5 mm

VPE 50 St.

Hohlraum-Metalldübel HM 5x52 S

62311 | 519774 (360232)

52 mm

10 mm

5 mm

VPE 50 St.

Hohlraum-Metalldübel HM 5x65 S

62312 | 519775 (360233)

65 mm

10 mm

5 mm

VPE 50 St.

Hohlraum-Metalldübel HM 6x37 S

62314 | 519777

37 mm

8 mm

6 mm

VPE 50 St.

Hohlraum-Metalldübel HM 6x52 S

62315 | 519778 (360234)

52 mm

12 mm

6 mm

VPE 50 St.

Hohlraum-Metalldübel HM 6x65 S

62316 | 519782 (360235)

65 mm

12 mm

6 mm

VPE 50 St.

Hohlraum-Metalldübel HM 6x80 S

62317 | 519779

80 mm

12 mm

6 mm

VPE 50 St.

Hohlraum-Metalldübel HM 5x37 S B (20)

FSC48041 | 048041

37 mm

10 mm

5 mm

VPE 1 St.

Hohlraum-Metalldübel HM 5x52 S B (20)

FSC48042 | 048042

52 mm

10 mm

5 mm

VPE 1 St.

Dokumente

Lastentabelle PDF
