fischer FSU

Top Features
  • DMC (DataMatrix-Code) zur eindeutigen Identifizierung und Auslesung von Produktdaten.
  • Extremes Last- und Sicherheitsniveau dank perfektem Formschluss durch Hinterschnitttechnik.
  • Geringe Achs- und Randabstände aufgrund niedriger Spreizkräfte.
  • Kunststoffelement fixiert den Anker im Bohrloch bei Deckenmontage.
  • Sechs Schneidezähne erzeugen eigenständig und schnell einen Hinterschnitt.
Vorteile
  • Das Kunststoffelement des FSU verhindert ein Herausfallen des Ankers aus dem Bohrloch und ermöglicht eine einfache und sichere Überkopfmontage.
  • Der DMC (DataMatrix-Code) zur eindeutigen Identifizierung und Auslesung von Produktdaten auf dem Anker bietet vor und nach der Montage die Möglichkeit zur flexiblen und genauen Datentransparenz und -speicherung. Der Code kann mit der fischer PRO App gescannt werden.
  • Der perfekte Formschluss im Hinterschnitt garantiert die Aufnahme hoher Lasten (Kopfbolzentheorie) für Anwendungen mit höchstem Sicherheitsniveau.
  • Die Setztiefenmarkierungen am Anker und Setzwerkzeug (FSU-ST) gewährleisten eine schnelle optische Montagekontrolle und sorgen für zusätzliche Sicherheit und Montagekomfort.
  • Die geringen Spreizkräfte des FSU ermöglichen geringe Rand- und Achsabstände und bieten bei sämtlichen Anwendungen höchste Flexibilität.
  • Sechs robuste Schneidezähne und das Prinzip des Selbsthinterschneidens ermöglichen präzises und kraftvolles Setzen im Beton und damit eine einfache und schnelle Montage.

Ausführungen



Produkte: 3

Sortierung:


Artikel
Menge
VPE
Preis
FSU M10x100/20
FSC567778 | 567778
VPE 10 St.
FSU M12x125/30
FSC567782 | 567782
VPE 10 St.
FSU M12x125/50
FSC567786 | 567786
VPE 10 St.

Produktbeschreibung

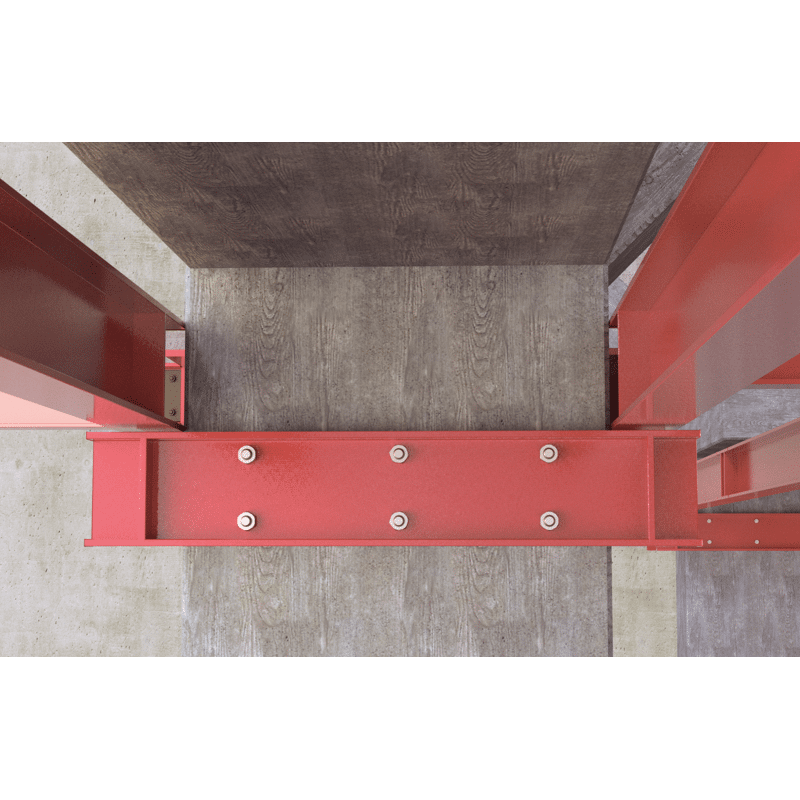

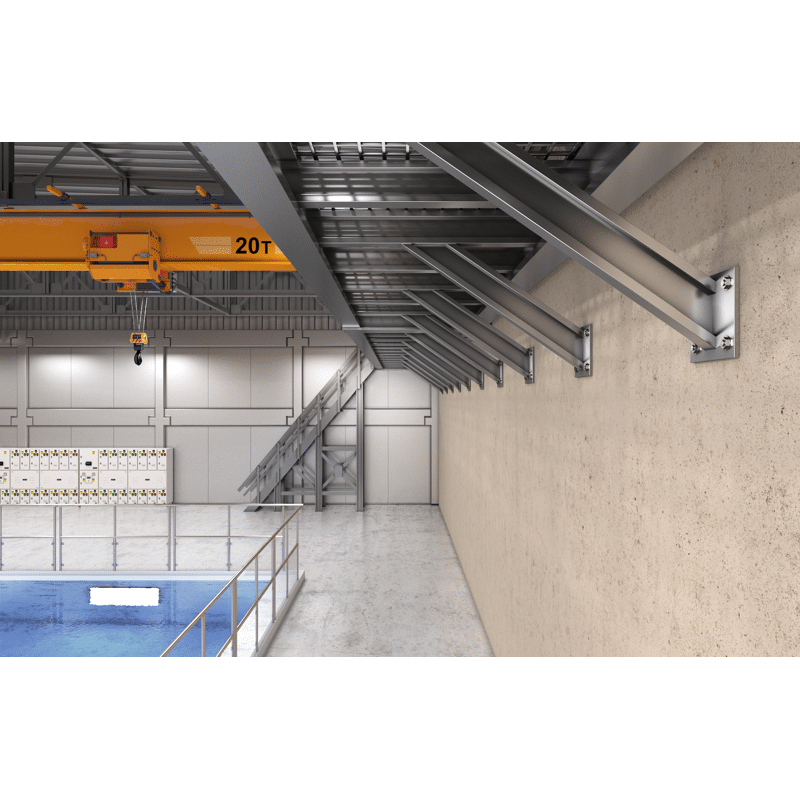

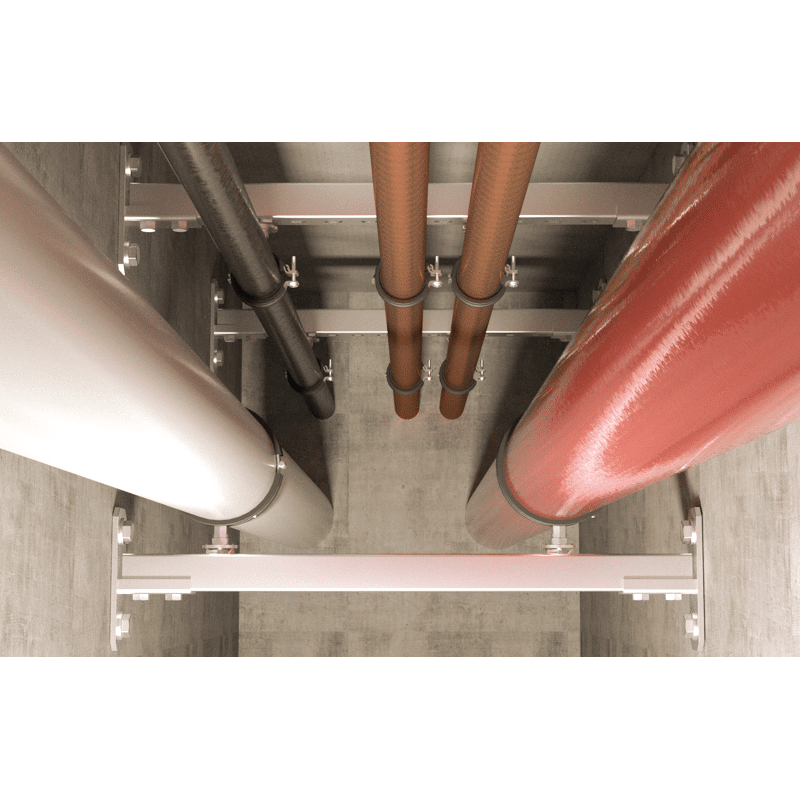

Der fischer Hinterschnittanker FSU ist ein selbstschneidender Hinterschnittanker aus galvanisch verzinktem Stahl für Anwendungen, bei denen höchste Lasten und Sicherheiten gefordert werden (z.B. schwerer Stahl-Anlagenbau, Kernkraftwerke, Öl & Gas Industrie). Der Hinterschnittanker eignet sich ideal für Schwerlastbefestigungen, um Stahlkonstruktionen, schwere Rohrleitungen und Industriemaschinen im Innenbereich in gerissenem und ungerissenem Beton zu verankern. Der FSU wird in der Vorsteckmontage mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt. Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung. Dies sorgt für maximale Sicherheit auch bei großen Rissbreiten in seismischen Gebieten. Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Funktionsweise

  • Der FSU ist geeignet für die Vorsteckmontage.
  • Der Anker wird mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt.
  • Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung.
  • Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Dokumente




DOP - Declaration of Performance; DoP No. 0321 PDF ETA - Europäische Technische Bewertung; ETA-22/0674 PDF Lastentabelle PDF Montageanleitung PDF Verkaufsunterlagen; PDF
