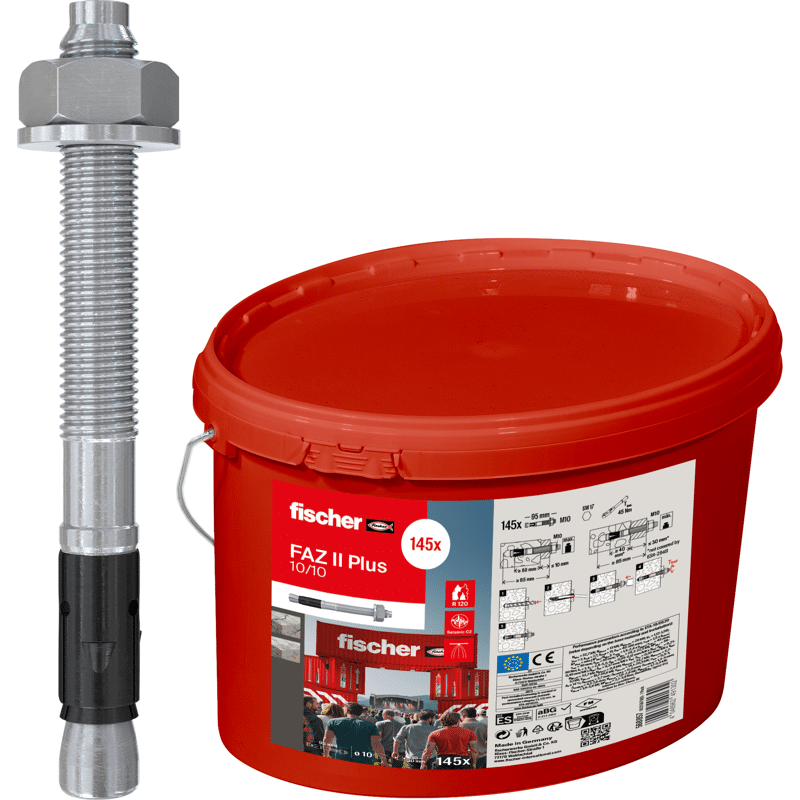

Bolzenanker FAZ II Plus gvz im Eimer

Vorteile
  • Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.
  • Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
  • Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.
  • Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
  • Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
  • Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
  • Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.

Technische Daten




Werkstoff Stahl
Oberfläche galvanisch verzinkt
DIBt-Zulassung Ja
ETA-Zulassung (1) Ja
ICC-Zulassung Ja
Seismic-Zulassung C1 / C2
Zulassung Ja
Produktart Bolzenanker

Ausführungen



Produkte: 4

Sortierung:


Dübellänge [mm]
95  (1)
105  (1)
110  (1)
120  (1)
Dicke des Anbauteils max. [mm]
10  (2)
20  (2)
Bohrernenn-ø [mm]
10  (2)
12  (2)
Artikel
Dübellänge
Dicke des Anbauteils max.
Bohrernenn-ø
Menge
VPE
Preis
Bolzena. FAZ II Plus 10/10 Eimer (145)
FSC568857 | 568857
95 mm
10 mm
10 mm
VPE 1 St.
Bolzena. FAZ II Plus 10/20 Eimer (135)
FSC568858 | 568858
105 mm
20 mm
10 mm
VPE 1 St.
Bolzena. FAZ II Plus 12/10 Eimer (85)
FSC568859 | 568859
110 mm
10 mm
12 mm
VPE 1 St.
Bolzena. FAZ II Plus 12/20 Eimer (80)
FSC568860 | 568860
120 mm
20 mm
12 mm
VPE 1 St.

Produktbeschreibung




Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit auch bei dynamischen Anwendungen. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen, Konsolen und bei dynamischen Belastungen wie Hebebühnen, Förderbändern und Pumpen.

Funktionsweise

  • Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
  • Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
  • Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.
  • Im Falle von seismischen Anforderungen kann der Ringspalt mithilfe der Verfüllscheibe FFD verfüllt werden.
  • Bei dynamischer Beanspruchung wird ein zusätzliches „Dynamik-Set“ verwendet, welches nach der Montage mit Injektionsmörtel (Druckfestigkeit ≥ 50N/mm² z.B.: FIS V Plus, FIS EM Plus, FIS HB oder FIS SB) verfüllt wird.

Dokumente




DOP - Declaration of Performance; DoP No. 0334 PDF ETA - Europäische Technische Bewertung; ETA-19/0520 PDF Lastentabelle PDF Lastentabelle PDF Verkaufsunterlagen; PDF DIBt-Zulassung; Z-21.1-2152 PDF
